蒸馏塔
作者：油脂机械专家
发布时间：2018-06-20
点击数：
蒸馏塔是金属钛等材料及其合金材料制造的化工设备具有强度、韧性大、耐温、耐腐蚀、比重轻等特性；因此被广泛应用与化工、石油化工、冶金、轻工、纺织、制碱、制药、农药、电镀、电子等领域。
精馏塔是进行精馏的种塔式汽液接触装置，又称为蒸馏塔。有板式塔与填料塔两种主要类型。根据操作方式又可分为连续精馏塔与间歇精馏塔。
精馏塔是进行精馏的种塔式汽液接触装置，又称为蒸馏塔。有板式塔与填料塔两种主要类型。根据操作方式又可分为连续精馏塔与间歇精馏塔。
精馏塔
头孢溶剂回收系列（如甲醇-丙酮-水物系，甲醇-乙醇-水物系，丙酮-水-三乙胺物系，DMF-水物系，DMAC-水物系等）；
维生素溶剂回收系列（如甲苯-三丁胺物系，四氢呋喃-水-甲苯物系，丁醇-水-甲基萘等）；
其他医药中间体溶剂和化工产品回收等（如七氟烷精制，己二酸、戊二酸、丁二酸二甲脂分离，溴丙烷-异溴丙烷分离等）。
工艺特点：

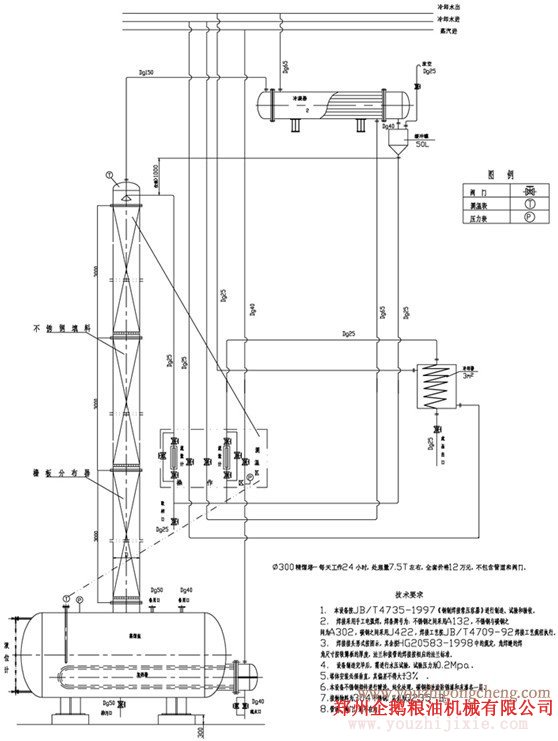

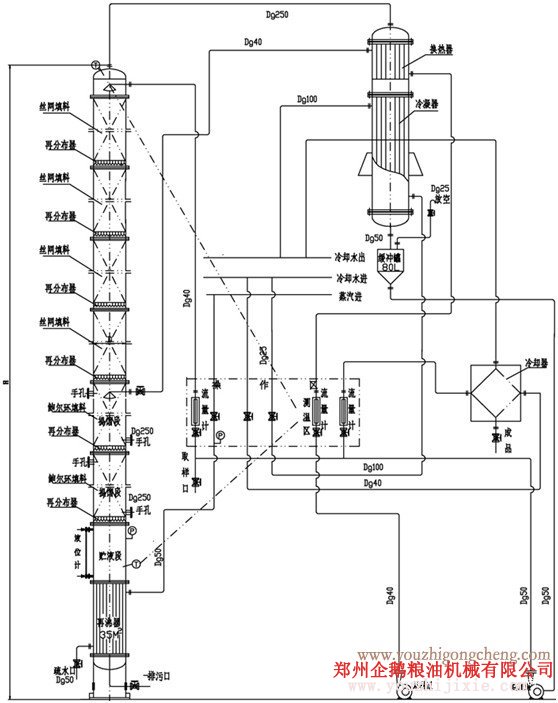

1、 本设备有间歇式和连续式两种形式，塔径Φ≤500的主要采用间歇式，塔径Φ≥600的主要采用连续式，主要由塔釜、塔身、冷凝器、平衡罐、流量计等部件组成。
2、 连续式的配有预热器，可以进行连续式生产，符合大批量生产的需要。
3、 针对医院、科研单位等，专门设计了小型回收塔，用于小剂量生产和实验。
4、 可以将浓度10％以下的稀酒精、甲醇、丙酮等溶剂提纯到95-99.99％，且剩余残液的浓度＜1％。对于浓度10％以上的稀溶液，效果更佳。
5、 本系统可对温度、流量、浓度等参数实现自动控制，提生产效率。
技术参数：
名称规格 |
蒸发釜（L） |
塔体度（m） |
冷凝器（m²） |
预热器（m²） |
冷却器（m²） |
再沸器（m²） |
JH200 |
500 |
6 |
8 |
3 |
1 | |
JH300 |
500 |
7 |
10 |
4 |
1.5 | |
JH400 |
2000 |
9 |
20 |
6 |
2 | |
JH500 |
3000 |
12 |
40 |
10 |
2,5 | |
JH600 |
15 |
50 |
12 | |||
JH700 |
15 |
60 |
15 | |||
JH800 |
15 |
70 |
20 | |||
JH900 |
18 |
80 |
22 | |||
JH1000 |
18 |
90 |
25 | |||
JH1200 |
21 |
100 |
28 | |||
JH1400 |
21 |
120 |
30 | |||
JH1500 |
22 |
150 |
35 | |||
填料形式 | ||||||
备注 |
